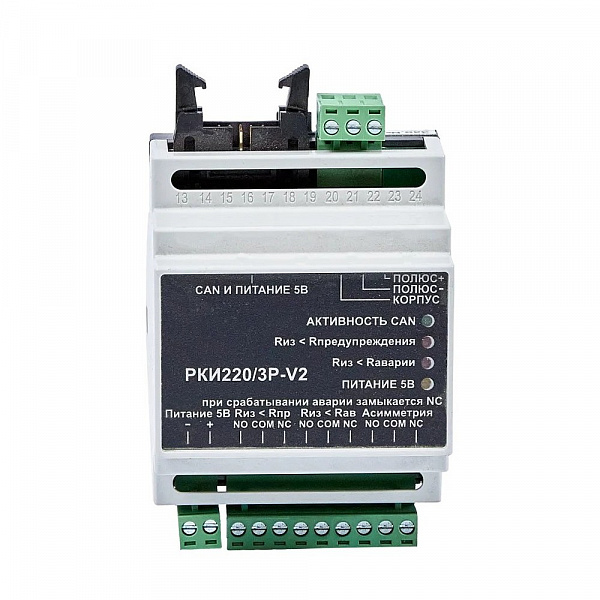

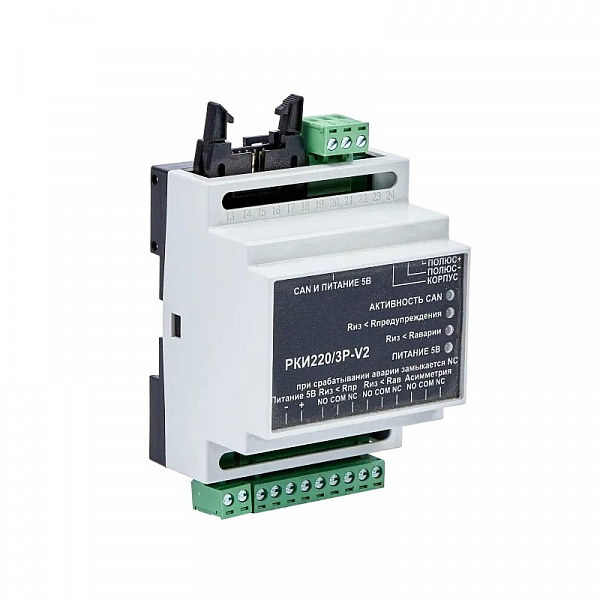

Реле контроля изоляции РКИ220/3Р

Снято с производства Узнать цену
Задать вопроc

Реле контроля изоляции цепи постоянного тока «Форпост» РКИ220/3Р предназначено для работы совместно с модульными зарядно-выпрямительными системами «Форпост». Объекты контроля РКИ220/3Р: оперативные цепи питания устройств релейной защиты, автоматики и сигнализации, а также любые распределительные сети постоянного тока напряжением 110‑300 В, изолированные от потенциала земли.

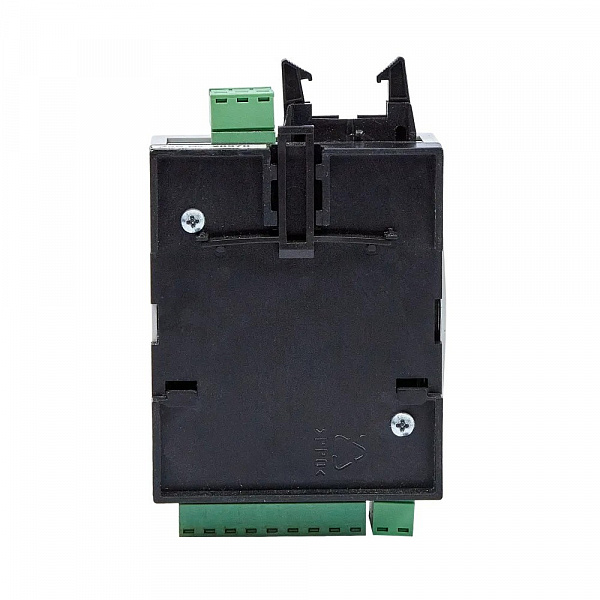

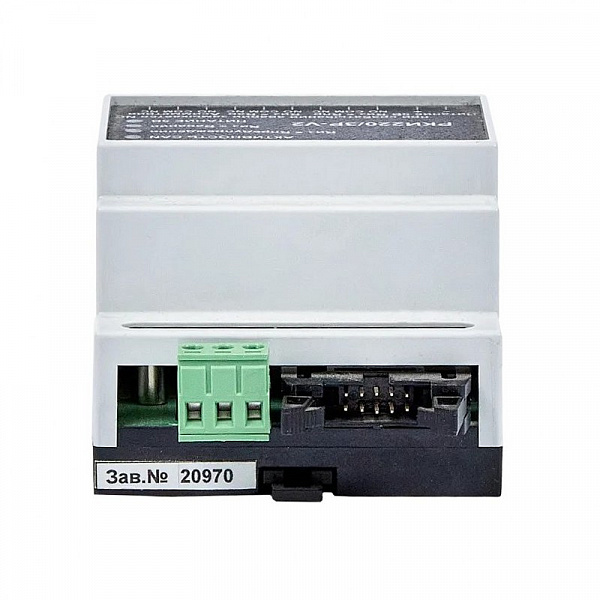

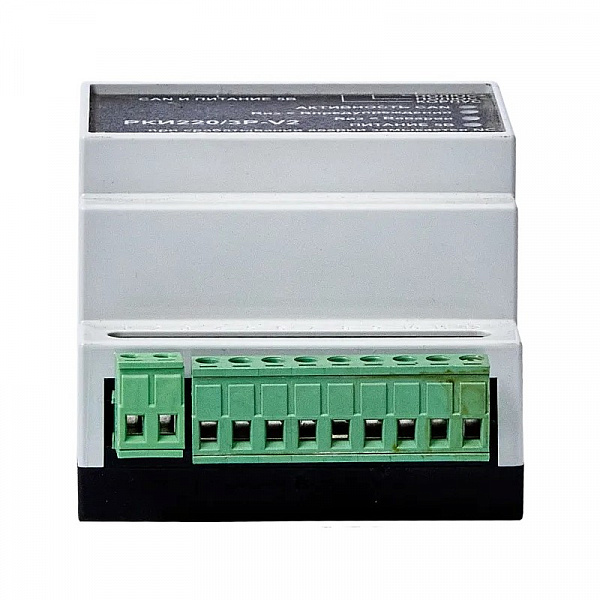

Настройка РКИ220/3Р осуществляется по шине CAN. Реле контроля изоляции РКИ220/3Р представляет собой модуль для установки на DIN-рейку. Напряжение питания 220 В AC/DC.

Назначение реле контроля изоляции РКИ220/3Р

  • контроль асимметрии напряжения между «полюс +» - корпус и «полюс -» - корпус и выдача сигнала аварии на реле и по шине RS-485 при увеличении асимметрии выше устанавливаемого порога;
  • контроль сопротивления изоляции с помощью двух задаваемых порогов и индикации сигналов аварии на реле, светодиодами на лицевой панели и по шине RS-485;
  • измерение сопротивления изоляции между двумя полюсами и корпусом;
  • измерение напряжения между полюсами и корпусом.

Подробнее со спецификой применения реле контроля изоляции «Форпост» можно ознакомиться в обзоре на нашем сайте.

Для приобретения реле контроля изоляции РКИ220/3Р воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для крепления на DIN-рейку
Вид охлаждения
естественное
Диапазон входного напряжения, В
110-300 DC
Диапазон температуры окружающей среды, °С
+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-30...+50
Относительная влажность воздуха, %
0-95
Интерфейсы мониторинга
RS-485, CAN
Масса, кг
0,17
Габаритные размеры (ШхВхГ), мм
70 x 118 x 58
Гарантийный срок, мес
36
Срок службы, лет
20
Обзор реле контроля изоляции «Форпост»
Обзор реле контроля изоляции «Форпост»

В статье рассмотрена специфика применения реле контроля изоляции «Форпост» для цепей постоянного тока.
